精益求精 锐意进取
品牌：JRready
品名：YJQ-W7A航空压接钳
材质：模具钢材质
档位；8档式
压接形式：四芯轴八点式
长度（mm）：170
重量（mm²）：290
导线范围（AWG/mm²）：16（1.32）-28（0.08）
通孔直径（mm）：Φ3.96
参照美军MIL-C-22520/07-01，适合美军标、HARTING（浩亭、哈丁）、唯恩、TE及其他生产商（符合压接范围）连接器的圆形端子压接。四芯轴压接更加稳定更加可靠，是六边压接拉力的1.3倍。
具体应用细节：
用于压接MIL-DTL-24308，MIL-DTL-26482系列，MIL-DTL-26500，MIL-DTL-26518，MIL-DTL-28748，MIL-DTL-28804，MIL-C-38300，MIL-DTL-38999系列，AS50151系列，SAE AS81511系列，MIL-DTL-81659，SAE AS81659 SERIES 2，DOD-C-83527，MIL-DTL-83723 SERIES 2、3，MIL-DTL-83733，SAE AS81714 SERIES 2.
※四芯轴压接用于最高品质要求的压接
※压接齿同步运动，带行程锁定装置，保证重复作业高可靠性的压接质量
※通过式塞规校正
※多种定位器，包括定制/可配接MIL标准定位器
※优质铬钒钢，真空热处理，经久耐用
本压接钳采用曲线推进机构，作用力由右钳柄头部腔内的四条曲线传递给四个压头，压力做向心直线运动，压头前段的压齿接接触体而完成导线与接触体的压接。压接到位后消除作用在钳柄上的压力，在弹簧的作用下，四压头自动复位。四压头进退动作协调，压痕深浅一致，可靠地保证了导线与接触体的压接质量。

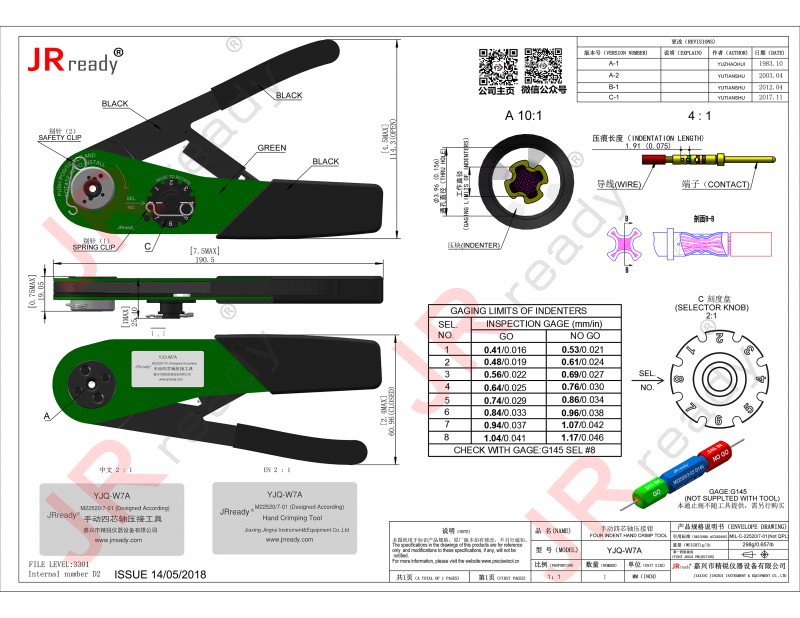

产品规格

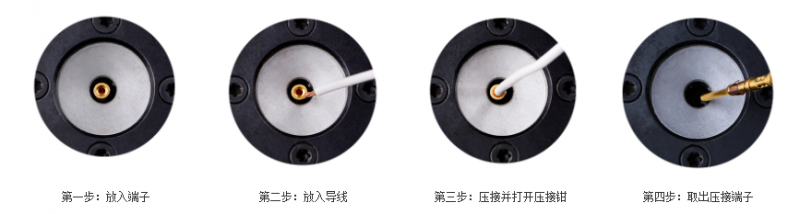

使用流程
注意：不得用坚硬的钢制压接件或将实心或壁厚特厚的
圆筒形件塞入压齿腔内肆意压接，或当小档误入
大直径接触体压接或压齿腔内被硬物卡住时，请
联系我们。

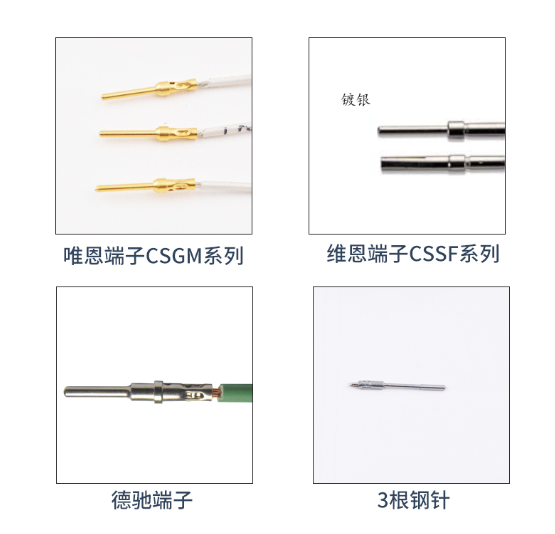

实用实例
高品质 剑指天下
告诉我们您的需求，我们帮您解决
规格说明书为本产品的使用规格，如不知是否为您所需、未找到匹配产品，
请联系客服定制匹配产品，让您工作更加顺心。
YJQ-W7A配套的通止规：https://item.jd.com/50484781007.html
