品牌：JRready

品名：YJQ-M309航空压接钳

材质：模具钢材质

档位：8档式

压接形制：四芯轴八点式

长度（mm）：250

重量（g）：540

导线范围（AWG/mm²）：8（8.37）-18（0.8107）

通孔直径（mm）：Φ8.10

参照美军标设计，适合美军标、非符合压接范围连接器的圆形端子以及医疗器械产品的压接。四芯轴压接更加稳定更加可靠，是六边压接拉力的1.3倍。

用于大通孔直径压接。

---

※四芯轴压接用于最高品质要求的压接

※压接齿同步运动，带行程锁定装置，保证重复作业高可靠性的压接质量

※通过式塞规校正

※多种定位器，包括定制/可配接MIL标准定位器

※优质铬钒钢，真空热处理，经久耐用

本压接钳采用曲线推进机构，作用力由右钳柄头部腔内的四条曲线传递给四个压头，压力做向心直线运动，压头前段的压齿接接触体而完成导线与接触体的压接。压接到位后消除作用在钳柄上的压力，在弹簧的作用下，四压头自动复位。四压头进退动作协调，压痕深浅一致，可靠地保证了导线与接触体的压接质量。

---

产品规格

---

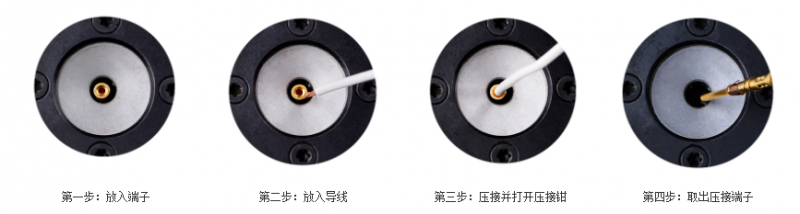

使用流程

            注意：不得用坚硬的钢制压接件或将实心或壁厚特厚的

                     圆筒形件塞入压齿腔内肆意压接，或当小档误入

                     大直径接触体压接或压齿腔内被硬物卡出时，请

                     联系我们。

---

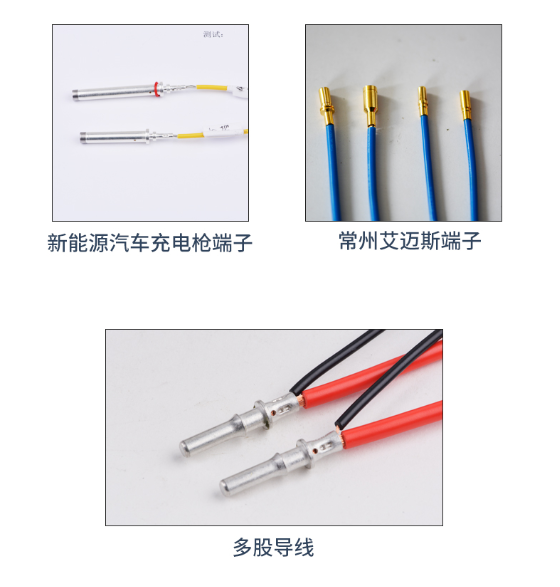

实用实例

---

高品质 剑指天下

告诉我们您的需求，我们帮您专项解决

规格说明书为本产品的使用规格，如不知是否为您所需、未找到匹配产品，

请联系客服定制匹配产品，让您工作更顺心。

---

YJQ-M309配套的通止规：https://item.jd.com/64677928405.html
