航空级别的压接工具，本产品JRD-AF8，适配K、KA、SK2/2、HD系列的定位器。

---

精益求精  锐意进取

品牌：JRready

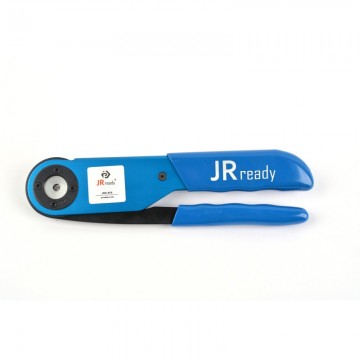

品名：JRD-AF8航空压接钳

材质：模具钢材质

档位：8档式

压接形制：四芯轴八点式

长度（mm）：248

重量（mm²）：550

导线范围（AWG/mm²）：12（3.33）-26（0.128）

通孔直径（mm）：Φ5.60

---

参照美军MIL-C-22520/2-01，适合美军标、非符合压接范围连接器的圆形端子以及医疗器械产品的压接。四芯轴压接更加稳定更加可靠，是六边压接拉力的1.3倍。

具体应用细节：

用于压接MIL-DTL-24308、MIL-DTL-26482、MIL-DTL-26500、MIL-DTL-26518、MIL-DTL-28748、MIL-DTL-28804、MIL-DTL-28840、MIL-C-38300、MIL-DTL-38999系列、MIL-C-5015系列、SAE AS81511系列、MIL-DTL-81659系列、DOD-C-83527、MIL-DTL-83723 SERIES 3、SAE AS81714 SERIES 1、2、MICRO ConNECTORS SERIES 801、803、804、805连接器。

---

※四芯轴压接用于最高品质要求的压接

※压接齿同步运动，带行程锁定装置，保证重复作业高可靠性的压接质量

※通过式塞规校正

※多种定位器，包括定制/可配接MIL标准定位器

※优质铬钒钢，真空热处理，经久耐用

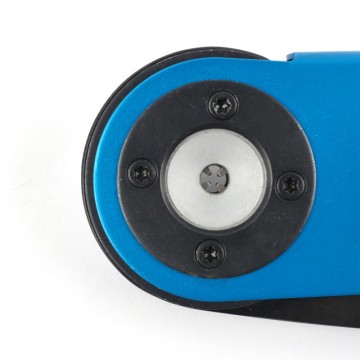

本压接钳采用曲线推进机构，作用力由右钳柄头部腔内的四条曲线传递给四个压头，压力做向心直线运动，压头前段的压齿接接触体而完成导线与接触体的压接。压接到位后消除作用在钳柄上的压力，在弹簧的作用下，四压头自动复位。四压头进退动作协调，压痕深浅一致，可靠地保证了导线与接触体的压接质量。

---

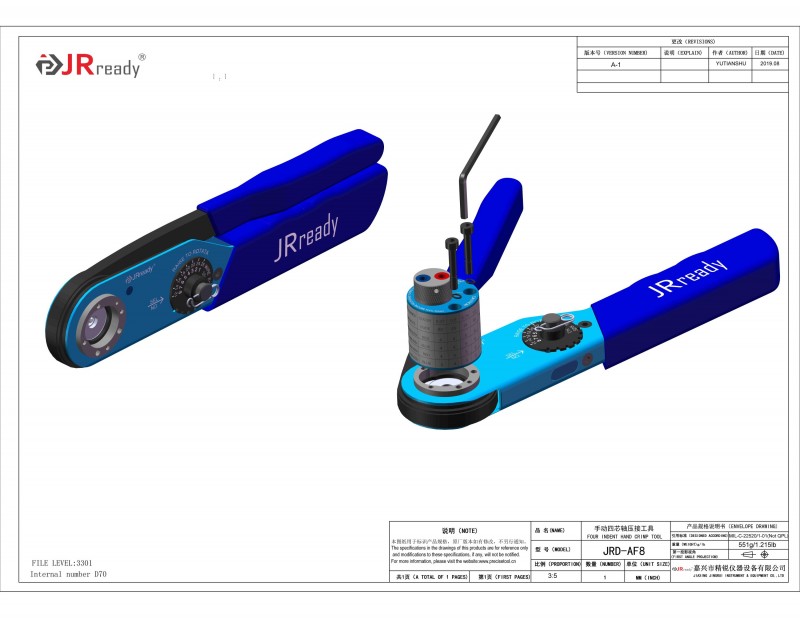

产品规格

---

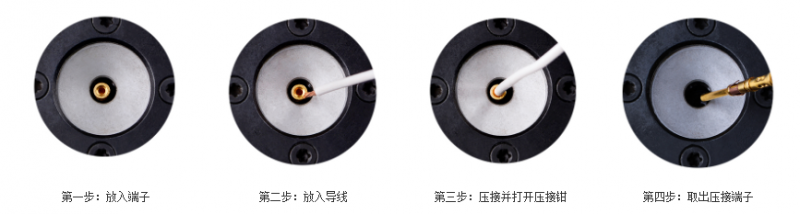

使用流程

                  注意：不得用坚硬的钢制压接件或将实心或壁厚特厚的

                           圆筒形件塞入压齿腔内肆意压接，或当小档误入

                           大直径接触体压接或压齿腔内被硬物卡出时，请

                           联系我们。

---

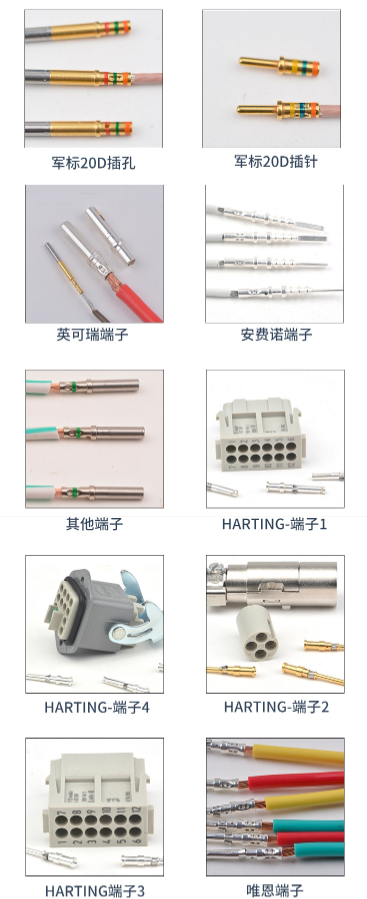

实用实例

---

高品质 剑指天下

告诉我们您的需求，我们帮您专项解决

规格说明书为本产品的使用规格，如不知是否为您所需、未找到匹配产品，

请联系客服定制匹配产品，让您工作更顺心。

---
