您当前的位置:首页 » 供应产品 » JRready YJQ-W2DTQ气动四芯轴压接工具

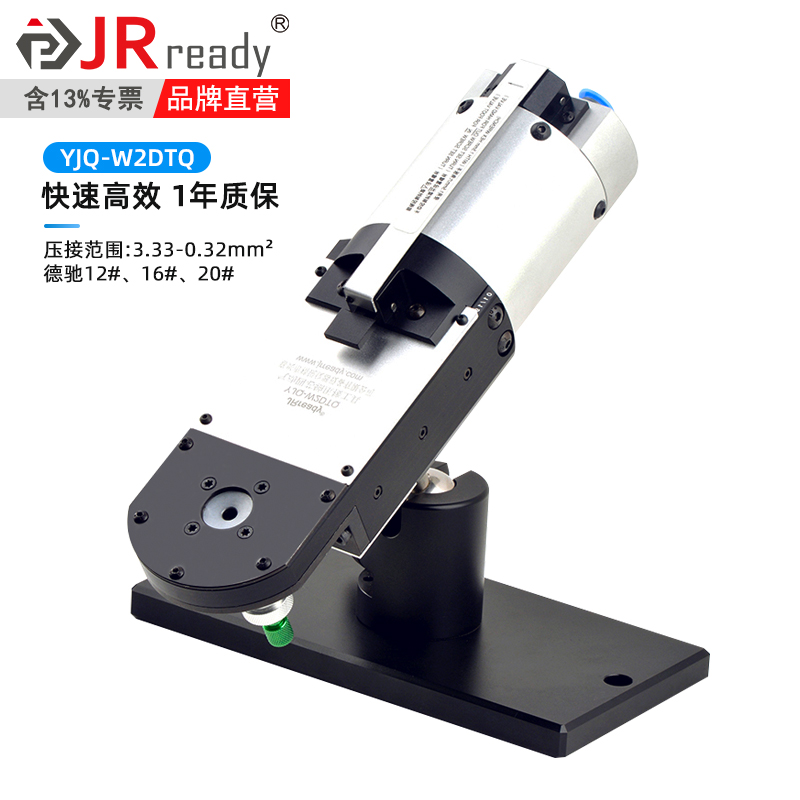

JRready YJQ-W2DTQ气动四芯轴压接工具
点击图片查看原图
产品: 浏览次数:453JRready YJQ-W2DTQ气动四芯轴压接工具
品牌: JRREADY/杰锐德
导线范围(AWG/mm²): 12(3.3) - 22 (0.32)
尺寸规格(mm): 254*72*70.5
通孔直径(mm): Φ5.60
单价: 5200.00元/台
最小起订量: 1 台
供货总量: 100 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2022-03-12 11:00

询价
详细信息

品牌:JRready

标准:YJQ-W2DT

型号:YJQ-W2DTQ

压接型制:四芯轴八点式

材质:模具钢

档位:8档位

导线范围(AWG/mm?):12(3.3) - 22 (0.32)

通孔直径(mm):Φ5.60

产能(pcs/min):30-40

尺寸规格(mm):254*72*70.5

重量(g):1089

气源气压(Bar):5.5-8.3

订货号(内部编号):Q16



YJQ-W2DTQ航空压接钳是参照德驰HDT-48-00设计的一款气动四芯轴压接工具,应用于电连接器中导线与接触体的冷压连接。
对应的手动工具型号:YJQ-W2DT
必备的校验工具型号:G454(备注:需另外购买)

产品特点

1. 模具钢材质(经久耐用,高压不变形,美观大方,拒绝生锈)

2. 四芯轴压接(是六边形压接拉力的1.3倍,更稳定,更可靠)

3. 8档位调节(不同档位压接范围不同,尺寸调节更方便,应用更广泛)



压接钳压接范围

调节盘档位

压头工作直径(mm)/INCH

A通(GO)

B止(NO GO)

1

0.56/0.022

0.69/0.027

2

0.66/0.026

0.79/0.031

3

0.77/0.030

0.89/0.035

4

0.84/0.0330

0.98/0.0385

5

0.94/0.037

1.07/0.042

6

1.04/0.041

1.17/0.046

7

1.14/0.045

1.27/0.050

8

1.23/0.048

1.37/0.054
