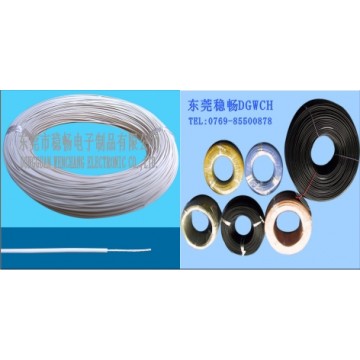

Product Description:
|
|
■Tinned, annealed, stranded or solid copper conductor.
|
|
■XL-PE insulation.
|
|
■Rated temperature: 125℃. Rated voltage: 600volts.
|
|
■Uniform thickness of wire to ensure easy stripping and cutting.
|
|
■Passes UL VW-1&CSA FT1 vertical flame test.
|
|
说明：
|
|
■导体使用单股或绞线裸铜或镀锡铜。
|
|
■无卤照射环保PE绝缘。
|
|
■额定温度：125℃ 额定电压：600Volts。
|
|
■使用标准厚度，易剥，截断容易。
|
|
■可通过ULVW-1及CUL FT1/FT2，垂直燃烧测试。
|
|
Applications:
|
|
■For general purpose internal wiring of electronic and electrical equipment.
|
|
应用：
|
|
■用于电子及电器设备内部配线。
|
UL Style
& CSA Type
|
Conductor
导体
|
Insulation
Thickness
绝缘厚度
|
Overall
Diameter
完成外径
|
Standard Put-up
标准长度
|
Conductor
Resistance at 20℃导体电阻
|
|
线号
|
线数/线径
|
英制
|
公制
|
|
AWG
|
No/mm
|
mm
|
mm
|
Ft/coil
|
M/Coil
|
Ω/KM
|
UL3492
CSA
（Stranded)
|
18
|
34/0.178
|
1.02
|
3.40
|
1000
|
305
|
23.20
|
|
16
|
26/0.25
|
1.02
|
3.70
|
1000
|
305
|
14.60
|
|
14
|
41/0.25
|
1.02
|
4.10
|
1000
|
305
|
8.96
|
|
12
|
65/0.25
|
1.02
|
4.60
|
1000
|
305
|
5.64
|
|
以上数据仅供参考，不作为正式的设计依据，产品规格以双方确认的规格书承认为准！最终解释权规稳畅电子制品有限公司所有
|
