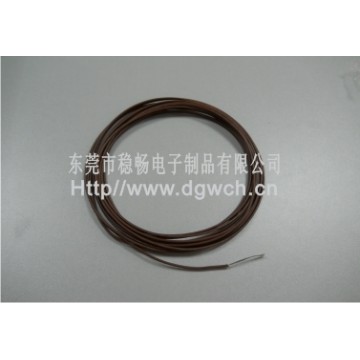

UL10852 PUR电子线_电子线缆_线缆制造_产品商城

产品详情
发布产品

Product Description:
■Tinned ,annealed,stranded or solid copper conductor.
■Color-coded PVC insulation，and PUR jacket.
■Rated temperature:60℃.Rated voltage:600volts
■Uniform thickness of wire to ensure easy stripping and cutting.
■Passes UL VW-1&CUL FT1 vertical flamt test
■Top coated conductor is avaiable
■Jacket thickness:30mils
说明：
■导体使用单股或绞线裸铜或镀锡铜
■PVC 绝缘,PUR被覆。
■额定温度：60℃额定电压：600Volts
■使用标准厚度，易剥，截断容易。
■可通过UL VW-1 及 CUL FT1 ，垂直燃烧测试
■可使用先绞后镀（TC）为导体
■被覆体厚度：15mils
Applications:
■For general purpose internal wiring of electronic and electrical equipment.
应用：
■用于电子、电器设备内部配线
UL Style& CUL Type	Conductor 导体		Insulation Thickness 绝缘厚度	Jacket Thickness 绝缘厚度	Overall Diameter 完成外径	Stand Put-up 标准长度		Conductor Resistance at 20℃导体电阻
	线号	线数/线径	Insulation Thickness 绝缘厚度	Jacket Thickness 绝缘厚度	Overall Diameter 完成外径	英制	公制	Conductor Resistance at 20℃导体电阻
	AWG	No/mm	mm	mm	mm	Ft/coil	M/Coil	Ω/KM
UL10852 （Stranded) 绞线	26	7/0.16	0.23	0.38	1.60	1000	305	150.00
	24	11/0.16	0.23	0.38	1.90	1000	305	94.20
	22	17/0.16	0.23	0.38	2.10	1000	305	59.40
	20	21/0.178	0.23	0.38	2.30	1000	305	36.70
	18	34/0.178	0.23	0.38	2.50	1000	305	23.20
	16	26/0.25	0.23	0.38	2.60	1000	305	14.60
UL10852 （Top-coated) 先绞后镀	28	7/0.127	0.23	0.38	1.60	1000	305	248.00
	26	7/0.16	0.23	0.38	1.80	1000	305	150.00
	24	7/0.20	0.23	0.38	1.90	1000	305	88.70
	22	7/0.254	0.23	0.38	2.20	1000	305	54.70
	20	7/0.32	0.23	0.38	2.40	1000	305	37.10
UL10852 （Solid) 单股	26	1/0.404	0.23	0.38	1.80	1000	305	143.00
	24	1/0.511	0.23	0.38	2.20	1000	305	89.30
	22	1/0.634	0.23	0.38	2.30	1000	305	56.40
	20	1/0.813	0.23	0.38	2.40	1000	305	35.20
	18	1/1.024	0.23	0.38	2.50	1000	305	22.20
以上数据仅供参考，不作为正式的设计依据，产品规格以双方确认的规格书承认为准！最终解释权归稳畅电子制品有限公司所有
